方案概述



a)網絡部分

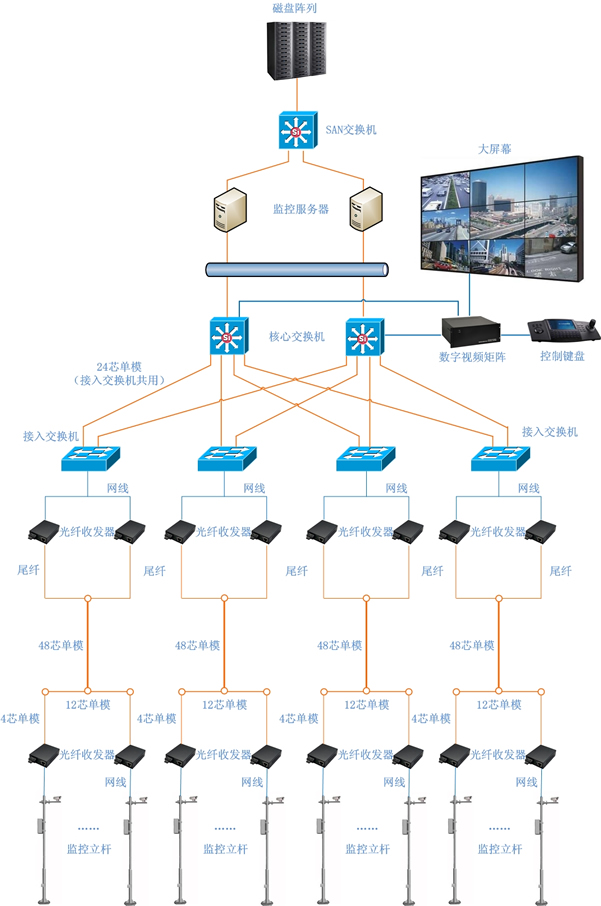

網絡整體架構分為2層，核心層和接入層。考慮到網絡系統穩定性，核心層采用主備模式，共部署2臺核心交換機。



2臺核心交換機部署于中控室，通過萬兆多模光纖跳線連接監控服務器，千兆網線連接數字視頻矩陣。



接入層7臺24口千兆交換機部署于機房，每臺接入交換機配置千兆單模光模塊，通過千兆單模光纜與中控室核心交換機相連。監控立桿上網絡攝像機通過光纖收發器將電信號轉換為光信號，使用千兆單模光纜與機房的接入交換機相連。



b)光纜部分



每個監控立桿通過光纖收發器將電信號轉換為光信號，采用4芯單模光纜，2芯使用2芯備用。



每3個監控立桿匯聚為12芯單模光纜，每4組12芯單模光纜匯聚為1根48芯單模光纜。



48芯單模光纜在機房端通過光纖收發器將光信號轉換為電信號，連接接入交換機。
