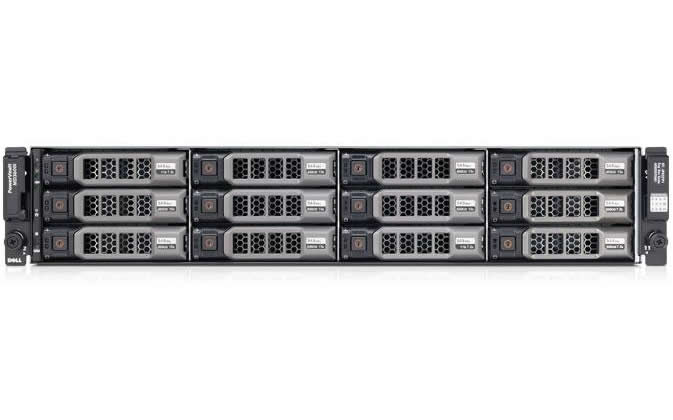

DELL PowerVault MD3620f光纖通道磁盤陣列

型號MD3620f
品牌DELL
價格面議

詳細描述

操作系統選項

Microsoft® Windows®、Linux、VMware®、Microsoft Hyper-V™
請參閱PowerVault MD3600f/MD3620f支持表（英文版），以獲取當前受支持操作系統的列表
請參閱PowerVault MD3660f支持表（英文版），以獲取高密度陣列中當前受支持操作系統的列表

存儲

硬盤
熱插拔硬盤

MD3600f - 最多可配置十二(12)個3.5英寸SAS、近線SAS和固態硬盤
MD3620f - 最多可配置二十四(24)個2.5英寸SAS、近線SAS和固態硬盤
MD3660f - 最多可配置六十(60)個2.5英寸和/或3.5英寸SAS、近線SAS和固態硬盤

MD3600f	3.5英寸 - 15,000 RPM SAS硬盤，容量規格為300 GB和600 GB

	3.5英寸 - 7,200 RPM近線SAS硬盤，容量規格為500 GB、1 TB、2 TB、3 TB和4 TB
	容量規格為200 GB和400 GB的固態硬盤(SSD)和容量規格為800 GB和1.6 TB的讀密集型固態硬盤（配有3.5英寸硬盤支架）

MD3620f	2.5英寸 - 15,000 RPM SAS硬盤，容量規格為146 GB和300 GB
	2.5英寸 - 10,000 RPM SAS硬盤，容量規格為600 GB、900 GB和1.2 TB
	2.5英寸 - 7,200 RPM近線SAS硬盤，容量規格為500 GB和1 TB
	2.5英寸 - 容量規格為200 GB和400 GB的固態硬盤(SSD)和容量規格為800 GB和1.6 TB的讀密集型固態硬盤

MD3660f	3.5英寸 - 7,200 RPM近線SAS硬盤，容量規格為500 GB、1 TB、2 TB、3 TB和4 TB
	2.5英寸 - 15,000 RPM SAS硬盤，容量規格為146 GB和300 GB
	2.5英寸 - 10,000 RPM SAS硬盤，容量規格為300 GB、600 GB、900 GB和1.2 TB
	2.5英寸 - 7,200 RPM近線SAS硬盤，容量規格為500 GB和1 TB
	2.5英寸 - 容量規格為200 GB和400 GB的固態硬盤(SSD)和容量規格為800 GB和1.6 TB的讀密集型固態硬盤（配有3.5英寸硬盤支架）

MD3060e	3.5英寸 - 7,200 RPM近線SAS硬盤，容量規格為500 GB、1 TB、2 TB、3 TB和4 TB
	2.5英寸 - 15,000 RPM SAS硬盤，容量規格為146 GB和300 GB
	2.5英寸 - 10,000 RPM SAS硬盤，容量規格為300 GB、600 GB、900 GB和1.2 TB
	2.5英寸 - 7,200 RPM近線SAS硬盤，容量規格為500 GB和1 TB
	2.5英寸 - 容量規格為200 GB和400 GB的固態硬盤(SSD)和容量規格為800 GB和1.6 TB的讀密集型固態硬盤（配有3.5英寸硬盤支架）

請參見PowerVault MD3600f/MD3620f支持表（英文版），以獲取受支持硬盤的最新列表。
請參見PowerVault MD3260i支持表（英文版），以獲取在高密度陣列上受支持硬盤的最新列表。

擴展能力
利用MD1200和MD1220¹，MD3600f和MD3620f最多可擴展至192個硬盤
利用兩個MD3060e高密度盤柜*，MD3660f最多可擴展至180個硬盤

MD3060e高密度盤柜
EBOD擴展盤柜僅適合與MD3高密度陣列系列（MD3260、MD3260i、MD3660i、MD3660f）結合使用

尺寸與高密度陣列系列（MD3260、MD3260i、MD3660i、MD3660f）相同

每個MD3高密度系列陣列控制器都有一個6 Gb/秒的SAS輸出端口，可連接到MD3060e擴展盤柜，以獲得額外的容量（每個高密度陣列最多支持2個擴展盤柜）。對于不需要激活高級功能的系統，物理磁盤限制為120個。

MD3060e包含兩個熱插拔盤柜管理模塊(EMM)

RAID控制器

熱插拔控制器

單控制器型號（MD3600f和MD3620f）
最多支持4臺直連服務器，而在配備光纖通道交換機的情況下，最多支持64臺服務器

雙控制器型號（MD3600f、MD3620f和MD3660f）
最多支持8臺直連服務器，而在配備光纖通道交換機的情況下，最多支持64臺服務器
MD3060e包含兩個熱插拔盤柜管理模塊(EMM)

控制器功能
每個控制器都包含2 GB的電池后備高速緩存

雙控制器在主動-主動環境中運行，相互鏡像對方的高速緩存

通過閃存提供高速緩存保護，以實現永久數據保護。動態磁盤池(DDP)在優化數據保護的同時，消除了對復雜的RAID管理的需求，并可以與現有的RAID配置配合使用
RAID級別
支持的RAID級別有：0、1、10、5、6
- 在RAID 0、1、10中，每組最多包含192個物理磁盤
- 在RAID 5、6中，每組最多包含30個物理磁盤
- 最多包含512個虛擬磁盤

電源選項

功率
MD3600f和MD3620f支持直流電源
MD3600f/MD3620f：交流電 - 600 W峰值輸出功率；直流電 - 700 W
MD3660f：直流電 - 1755 W

最大散熱

MD3600f/MD3620f：2047 BTU/小時
MD3660f：5988 BTU/小時

電壓
MD3600f/MD3620f：100至240 V交流電壓；48 V直流電壓
MD3660f電壓：220至240 V交流電壓，自動量程，50 Hz/60 Hz

頻率范圍
50/60 Hz

溫度
工作時：10 °C至35 °C（50 °F至95 °F），每小時最大溫差不超過10 °C
MD3600f/MD3620f：支持新鮮空氣冷卻，最高可達35攝氏度

相對濕度
工作時：20 %至80 %（非冷凝），每小時最大濕度變化不超過10 %

海拔高度
MD3600f/MD3620f
工作時：-16米至3,048米（-50英尺至10,000英尺）
注意：在海拔高度超過2,950英尺的地區，額定最大工作溫度每550英尺下降1 °F。

MD3660f
工作時：-30.5米至3000米（-100英尺至9,840英尺）
注意：對于海拔高度超過2950英尺的地區，額定最大工作溫度每1000英尺下降1.8 ºF。

機箱包含項

高 x 寬 x 深
MD3600f：8.68厘米（3.42英寸）x 44.63厘米（17.57英寸）x 56.1厘米（22.09英寸）
MD3620f：8.68厘米（3.42英寸）x 44.63厘米（17.57英寸）x 50.8厘米（20英寸）
MD3660：177.80毫米（7.0英寸）x 482.60毫米（19.0英寸）x 85.50毫米（32.5英寸）
MD3060e：177.80毫米（7.0英寸）x 482.60毫米（19.0英寸）x 85.50毫米（32.5英寸）

重量
MD3600f：29.3千克（64.59磅）（最大配置）
MD3620f：24.2千克（53.35磅）（最大配置）
MD3660f：105.23千克（232磅）（最大配置）
MD3060e： 105.23千克（232磅）（最大配置）

MD3600f和MD3620f機架支持：
ReadyRails™ II固定式導軌，用于在具有方孔或無螺紋圓孔的4柱式機架中進行免工具安裝，或在4柱式螺紋孔機架中使用工具進行安裝

管理

陣列管理
第2代多協議Modular Disk Storage Manager，采用基于Java的用戶界面
多路徑圖形軟件提供服務器與存儲陣列之間的冗余數據路徑的故障轉移管理

MD3600f和MD3620f標準功能：
- 每個控制器2 GB或4 GB高速緩存
- 動態磁盤池 - RAID磁盤管理的可選配置 VAAI支持 - 適用于使用VMware vStorage APIs for Array Integration的客戶
- vCenter Plugin - 適用于使用VMware vSphere的客戶
- VASA (vStorage API for Storage Awareness) - 適合與vCenter Plugin結合使用
- SRA (Sight Recover Manager) - 適合與vCenter Plugin配合使用
- ALUA (Active Active LUN Access)
- 支持自加密硬盤(SED)，可提供更高級別的數據保護
- 精簡配置 - 根據需要分配和占用物理存儲容量
- 試用和購買許可 - 高級功能軟件的90天試用許可證
MD3660f標準功能：
• 與MD3600f的功能相同
• 高性能分層 - 提高了陣列IO性能
• 固態硬盤高速緩存 - 將固態硬盤用作擴展的控制器讀取高速緩存，以提高應用程序性能

可選高級功能：
• 快照：每個虛擬磁盤最多支持128個快照，每個系統最多支持512個快照
• 快照和虛擬磁盤備份：最多同時備份512個虛擬磁盤
• 高性能分層(HPT)固件升級提高了陣列IO性能²
• 附加硬盤 - 最多可配置180³或192⁴個硬盤
• 遠程復制 - 提供業務連續性和災難恢復功能
• 固態硬盤高速緩存 - 將固態硬盤用作擴展的控制器讀取高速緩存，以提高應用程序性能⁵

RAID

熱插拔控制器

單控制器型號（MD3600f和MD3620f）
在配備光纖通道交換機的情況下，最多支持64臺服務器

雙控制器型號（MD3600f、MD3620f和MD3660f）
在配備光纖通道交換機的情況下，最多支持64臺服務器
MD3060e包含兩個熱插拔盤柜管理模塊(EMM)
控制器功能
每個控制器都包含2 GB的電池后備高速緩存
雙控制器在主動-主動環境中運行，相互鏡像對方的高速緩存
通過閃存提供高速緩存保護，以實現永久數據保護
動態磁盤池(DDP)在優化數據保護的同時，消除了對復雜的RAID管理的需求，并可以與現有的RAID配置配合使用

RAID級別
支持的RAID級別有：0、1、10、5、6
• 在RAID 0、1、10中，每組最多包含192個物理磁盤
• 在RAID 5、6中，每組最多包含30個物理磁盤
• 最多包含512個虛擬磁盤

連接性

RAID和控制器

熱插拔控制器

單控制器型號（MD3600f和MD3620f）
在配備光纖通道交換機的情況下，最多支持64臺服務器。
可配2 GB高速緩存控制器。
雙控制器型號（MD3600f、MD3620f和MD3660f）
在配備光纖通道交換機的情況下，最多支持64臺服務器。
可選配2 GB或4 GB高速緩存控制器。

MD3060e包含兩個熱插拔盤柜管理模塊(EMM)。

控制器功能
每個控制器都包含2 GB或4 GB電池后備高速緩存
雙控制器在主動-主動環境中運行，相互鏡像對方的高速緩存
通過閃存提供高速緩存保護，以實現永久數據保護
動態磁盤池(DDP)在優化數據保護的同時，消除了對復雜的RAID管理的需求，并可以與現有的RAID配置配合使用

MD3660f高密度陣列4 GB高速緩存控制器選項所需的雙控制器僅在雙控制器配置中可用
RAID級別
支持的RAID級別有：0、1、10、5、6
在RAID 0、1、10中，每組最多包含192個物理磁盤
在RAID 5、6中，每組最多包含30個物理磁盤
最多包含512個虛擬磁盤

兼容的路由器
Qlogic ISR 6240（提供光纖通道和iSCSI連接）

后面板接口

主機連接
每個控制器四個8 Gb/秒SFP端口，符合FC-FS2、FC-PI-2、FC-AL-2、FCP、FC-LS2、FC-PH-3標準

擴展連接
一個x4 6 Gb SAS端口（8088微型接頭）
遠程管理
一個RJ-45 1 Gb以太網端口

服務管理
一個PS/2串行端口

LED指示燈

MD3060e高密度盤柜
EBOD擴展盤柜僅適合與MD3高密度陣列系列（MD3260、MD3260i、MD3660i、MD3660f）結合使用

尺寸與高密度陣列系列（MD3260、MD3260i、MD3660i、MD3660f）相同

每個MD3高密度系列陣列控制器都有一個6 Gb/秒的SAS輸出端口，可連接到MD3060e擴展盤柜，以獲得額外的容量（每個高密度陣列最多支持2個擴展盤柜）。對于不需要激活高級功能的系統，物理磁盤限制為120個。

MD3060e包含兩個熱插拔盤柜管理模塊(EMM)
